عنصر اصلی PCB یک ماده دی الکتریک جامد و یا قابل تغییر است. این ماده دی الکتریک به همراه مواد رسانایی چون مس برروی آن بکار می رود. بعنوان یک ماده دی الکتریک، اپوکسی شیشه به صورت لایه لایه یا ترکیب مورد استفاده قرار می گیرد

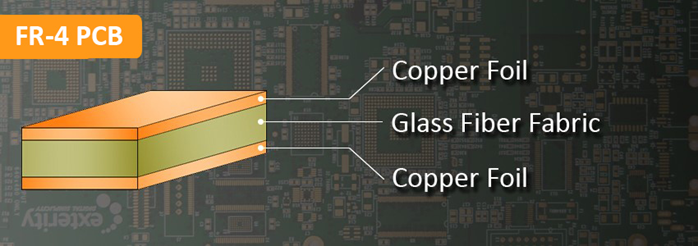

۱- FR4 :
FR مخفف کلمه Fire Retardent و به معنای بازدارنده آتش یا کندکننده آتش است. در ساخت تمامی انواع PCB، رایج ترین ماده لایه لایه شیشه ای FR4 است. بر اساس بافت ترکیبات شیشه – اپوکسی، FR4 بدلیل ایجاد استحکام مکانیکی بسیارخوب، بیشترین کاربرد را در بین مواد ترکیبی داراست.
۲- FR1 و FR2 :
این ماده از ترکیبات فنول و کاغذ ساخته شده است و تنها برای PCB های تک لایه کاربرد دارد. FR1 و FR2 هردو دارای خصوصیات مشابهی هستند، تنها تفاوت آنها در دمای تغییر حالت شیشه است. FR1 در مقایسه با FR2 دارای دمای گذار شیشه بالاتری است. این مواد نیز همچون FR4 به زیردسته های استاندارد، هالوژن آزاد و غیرهیدروفوبیک تقسیم بندی می شوند.
۳- CEM-1 :
این مواد از کاغذ و دو لایه بافت اپوکسی شیشه و ترکیبات فنول ساخته شده اند و تنها برای PCB های یک طرفه بکار می روند. CEM-1 را می توان بجای FR4 استفاده کرد اما قیمت آن نسبت به FR4 بالاتر است.
۴- CEM-3 :
این ماده به رنگ سفید است و از ترکیبات اپوکسی شیشه ساخته شده و بیشترین کاربرد را در PCB های دولایه دارد. این ماده نسبت به FR4 استحکام مکانیکی کمتری دارد اما از طرفی دیگر دارای قیمت پایین تری نیز هست در نتیجه یک جایگزین مناسب برای FR4 به حساب می آید.

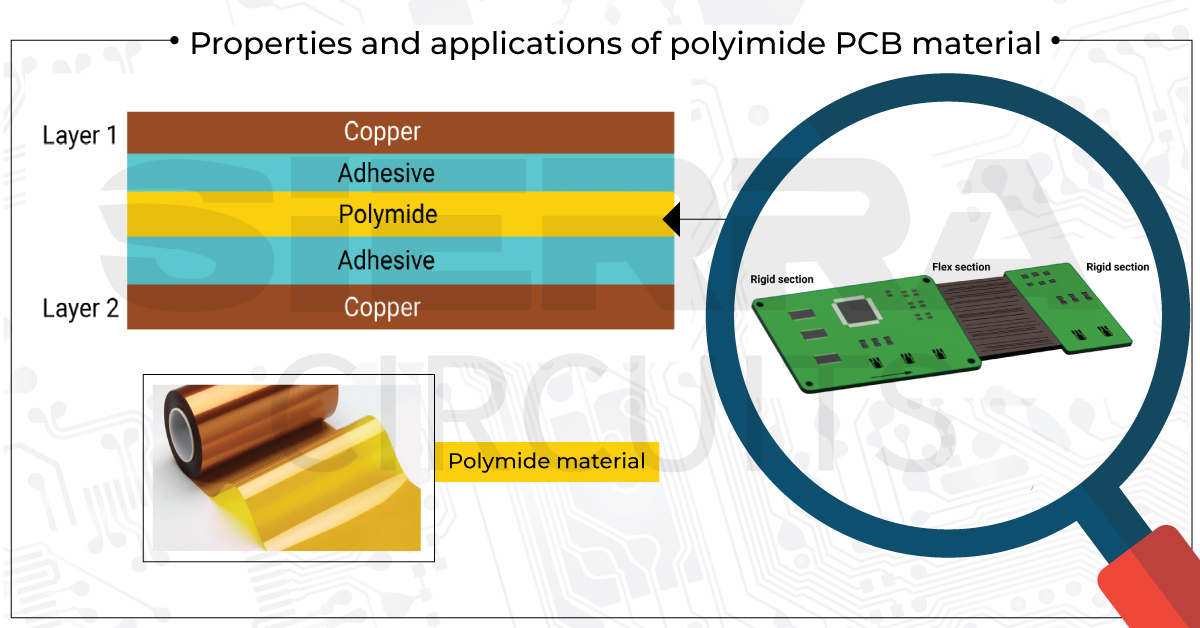

۵- پلی مید

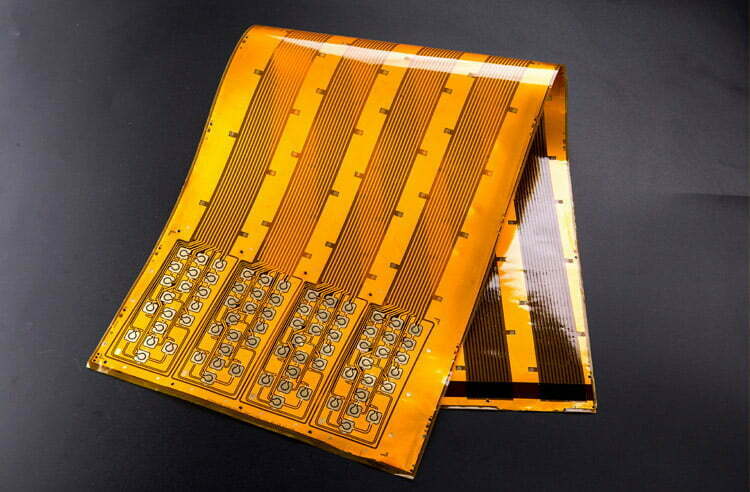

این ماده در ساخت PCB های قابل تغییر به کار می رود. جنس این ماده از کپتون، راجرز و داپتون است که همگی نوعی پلی مید هستند. این ماده دارای خواص الکتریکی خوب، خوش حالتی، محدوده دمایی گسترده و مقاومت شیمیایی بالایی است. دمای کاری این ماده از ۲۰۰- درجه سانتی گراد تا ۳۰۰+ درجه است.
۶- Prepreg
این واژه کوتاه شده عبارت pre-impregnated و به معنای پیش باروری است. این ماده یک پیش لقاح از پشم شیشه به همراه رزین است. این رزین ها از پیش خشک هستند درنتیجه زمانی که گرما داده می شوند، به صورت سیال درآمده به هم چسبیده و در نهایت کاملا غوطه ور می شوند. این ماده دارای لایه چسبناکی است که موجب می شود تا استحکامی همچون FR4 داشته باشد. این ماده براساس مقدار رزین موجود در آن دارای انواع مختلفی از جمله SR (رزین استاندارد) ، MR (رزین متوسط) و HR (رزین زیاد) است. انتخاب یکی از این انواع با توجه به میزان ضخامت مورد نیاز، ساختار لایه و مقاومت مورد نیاز انجام می گیرد. این ماده همچنین در انواع: دارای دمای گذار شیشه بالا و هالوژن آزاد نیز موجود است.
